올바른 실리콘 폴리머를 선택하면 제품의 성공과 운영 효율성이 결정됩니다. 잘못된 재료 선택은 제조상의 어려움을 야기하고 확장성을 제한하며 장치 경제성에 심각한 영향을 미칩니다.
의료 기기, 자동차 개스킷 또는 산업용 프로토타입을 성형할 때 중요한 결정에 직면하게 됩니다. 고온 가황(HTV), 액상 실리콘 고무(LSR), 실온 가황(RTV) 중 하나를 선택하면 초기 자본 지출과 장기적인 생산 능력이 결정됩니다. 잘못 선택하면 최적이 아닌 제조 프로세스와 과도한 툴링 투자에 갇히게 됩니다.
이 기사에서는 HTV, LSR 및 RTV 실리콘에 대한 객관적이고 엔지니어링 우선 분석을 제공합니다. 우리는 화학적 현실, 처리 요구 사항 및 재료 특성에만 전적으로 초점을 맞추기 위해 마케팅 주장을 제거합니다. 이러한 폴리머를 적절하게 평가하고 이를 특정 생산 단계에 맞추는 방법을 배우게 됩니다.
HTV 실리콘: 강한 압력과 열이 필요한 고체 고분자량 고무입니다. 고강도, 중간 용량 압축 성형에 가장 적합합니다.
LSR: 액체, 백금 경화, 저분자량 페이스트. 고가의 툴링이 필요하지만 초고속, 플래시 없는 자동화된 대량 생산을 제공합니다.
RTV 실리콘: 실온에서 경화됩니다. 저비용 툴링, 중력 주조 및 일회성 프로토타입 제작의 표준입니다.
제조 현장에서 실리콘이 어떻게 작용하는지 이해하려면 먼저 화학 구조를 살펴봐야 합니다. 이러한 재료의 분자량과 경화 메커니즘에 따라 그 성능이 정의됩니다.
HTV는 분자량 스펙트럼의 극단에서 작동합니다. 분자 구조는 일반적으로 400,000~800,000g/mol 사이입니다. 이 엄청난 무게는 단단하고 점토 같은 일관성을 제공합니다. 엔지니어들은 이를 "껌" 또는 HCR(High Consistency Rubber)이라고 부릅니다.
이 물질을 단순히 틀에 부을 수는 없습니다. htv 실리콘은 필수적인 3D 가교를 형성하기 위해 상당한 열 입력(보통 150~170°C)과 강한 기계적 압력(약 5 MPa)이 필요합니다. 제조업체는 일반적으로 이 반응을 유도하기 위해 과산화물 또는 백금 촉매를 사용합니다. 원시 형태의 고무는 구조적 완전성이 좋지 않습니다. 산업 등급의 내구성을 달성하기 위해 침전 실리카나 흄드 실리카와 같은 강화제에 크게 의존합니다.
LSR은 분자량 규모에서 훨씬 낮은데, 일반적으로 10,000~80,000g/mol 사이입니다. 이렇게 무게가 가벼워지면 1,000~100,000mPa·s 범위의 유동성 있고 페이스트 같은 점도를 유지할 수 있습니다. 자동화된 전달 시스템을 통해 쉽게 펌핑할 수 있는 드럼이나 통으로 시설에 도착합니다.
일부 고체 실리콘과 달리 LSR은 독점적으로 백금 촉매 첨가 반응을 사용합니다. 적당한 열(80~120°C)을 가하면 빠르게 경화됩니다. 결정적으로, 이 첨가 반응은 화학적 부산물을 전혀 생성하지 않습니다. 이 깨끗한 경화 공정은 클린룸 환경 및 멸균 응용 분야에 매우 바람직합니다.
RTV는 열 장비의 필요성을 완전히 우회합니다. 특정 환경 요인과 상호 작용할 때까지 유동성 액체 또는 부드러운 페이스트로 유지됩니다. 중공업용 프레스나 가열금형 없이도 쉽게 가공할 수 있습니다.
경화 메커니즘은 선택한 제제에 따라 다릅니다. 1액형 시스템(RTV-1)은 대기 수분을 흡수하여 외부에서 내부로 경화됩니다. 실란트와 접착제에 완벽하게 작동합니다. 2부분 시스템(RTV-2)은 혼합 첨가 또는 축합 반응을 통해 질량 전체에 걸쳐 균일하게 경화됩니다. 엔지니어들은 깊은 단면 주조와 복잡한 주형 제작을 위해 RTV-2를 선호합니다.
위에서 설명한 화학적 차이는 근본적으로 다른 제조 작업 흐름으로 직접적으로 해석됩니다. 실리콘 선택에 따라 노동 요구 사항, 주기 시간 및 장비 설치 공간이 결정됩니다.
고체 실리콘을 가공하려면 중장비가 필요합니다. 일반적으로 촉매화된 고무를 분쇄하고 미리 무게를 측정한 슬러그로 자르고 수동으로 가열된 금형에 넣습니다.
주기 시간: 상대적으로 느립니다. 표준 압축 성형 주기는 부품 두께에 따라 1~5분 정도 소요됩니다.
후처리 오버헤드: 프로세스에서는 플래시라고 알려진 과잉 재료가 자주 생성됩니다. 이 플래시는 수동으로 제거하거나 특수 극저온 디플래싱 기계를 통해 제거해야 합니다.
2차 가황: 산업용 부품에는 광범위한 사후 경화가 필요한 경우가 많습니다. 성형된 부품을 오븐에 넣고 200~250°C에서 4~24시간 동안 가열합니다. 이 단계에서는 치수가 안정화되고 휘발성 과산화물 경화제가 모두 연소됩니다.
LSR은 고도로 자동화된 폐쇄 루프 환경에서 성공합니다. 성분 A와 성분 B의 동일한 부분을 정적 혼합기에 펌핑하고 이를 뜨거운 금형에 직접 주입한 다음 완성된 부품을 추출합니다.
주기 시간: 매우 빠릅니다. 이 소재는 열에 매우 반응하기 때문에 단 30~60초 안에 경화가 가능합니다.
자동화 및 수율: 폐쇄 루프 액체 사출 성형(LIM) 시스템은 플래시가 없고 폐기물이 없는 제조를 가능하게 합니다. 전체 프로세스를 자동화하여 수작업 비용을 대폭 절감할 수 있습니다.
툴링 요구 사항: 이러한 효율성은 엄청난 대가를 치르게 됩니다. 점도가 낮은 액체는 가장 작은 틈을 통해 빠져나갑니다. 따라서 LSR에는 매우 복잡하고 공차가 엄격한 금형이 필요합니다. 이로 인해 툴링에 대한 초기 자본 지출이 상당히 높아집니다.
RTV 프로세스는 속도보다 단순성을 강조합니다. 최소한의 장비만 필요하므로 실험실, 프로토타이핑 작업장, 소량 생산 작업에서 접근할 수 있습니다.
주기 시간: 매우 느립니다. 정확한 배합에 따라 완전 경화에는 24~72시간이 소요됩니다.
공정 흐름: 공정은 수동 혼합 또는 저압 분배에 의존합니다. 진공 챔버를 사용하여 혼합물의 가스를 완전히 제거해야 합니다. 이 중요한 단계는 실리콘을 금형에 붓기 전에 갇힌 기포를 제거합니다.
공정특성 | HTV 실리콘 | LSR | RTV 실리콘 |
|---|---|---|---|
일반적인 처리 방법 | 압축, 압출 | 액체 사출 성형(LIM) | 중력 주조 |
경화시간 | 1~5분 | 30 – 60초 | 24~72시간 |
툴링 비용 | 보통의 | 매우 높음 | 매우 낮음 |
자동화 수준 | 낮음에서 중간까지 | 매우 높음 | 수동 / 매우 낮음 |
중요한 구성 요소를 설계할 때 재료 특성을 타협할 수 없습니다. 각 실리콘 유형은 뚜렷한 기계적 장점과 규정 준수 프로필을 제공합니다.
순수하고 타협하지 않는 강도가 필요할 때 견고한 실리콘이 최상의 결과를 제공합니다. 적절하게 혼합된 HTV 실리콘은 최고의 기계적 인성을 제공합니다. 밀링 공정 중에 특정 실리카 필러를 추가하면 인열강도가 15~45kN/m에 달할 수 있습니다. 따라서 마모가 심한 산업용 부품, 일정한 유연성의 키패드 및 견고한 자동차 개스킷에 이상적입니다.
LSR은 뛰어난 일관성과 탁월한 탄력성을 제공합니다. 수백만 번의 주기가 지나도 아름답게 구부러지고 모양을 유지합니다. 그러나 일반적으로 순수한 원시 인열 강도에서는 프리미엄 고체 실리콘보다 뒤떨어집니다.
설계에 미세한 정밀도가 필요한 경우 LSR은 타의 추종을 불허합니다. LSR 사출 성형은 고무 업계에서 가장 엄격한 치수 공차를 달성하며 종종 최대 ±0.02mm의 치수를 유지합니다. 이 기능은 마이크로 밸브 및 전자 씰에 없어서는 안 될 요소입니다.
반대로, HTV 압축 성형은 일반적으로 ±0.1mm의 공차로 바닥을 칩니다. 고무 슬러그를 수동으로 로딩하고 강한 압축력으로 인해 미세 치수 정확도가 제한됩니다.
LSR은 의료, 제약, 유아 관리 부문을 장악하고 있습니다. 백금 경화 시스템을 사용하기 때문에 휘발성 부산물이 발생하지 않습니다. 이는 본질적으로 무취, 무미하며, 금형에서 바로 꺼낸 생체 적합성이 뛰어납니다.
고체 실리콘은 다른 시나리오를 제시합니다. 과산화물 경화 제제는 가황제의 휘발성 물질로 인해 처음에는 약간의 냄새가 날 수 있습니다. 이 냄새는 무독성이지만, 이로 인해 원시 부품이 즉각적인 식품 접촉 응용 분야에 적합하지 않게 됩니다. 이러한 휘발성 물질을 완전히 배출하려면 엄격하고 통풍이 잘 되는 후경화를 수행해야 합니다. 사후 경화되면 엄격한 안전 표준을 충족하지만 이로 인해 필수 처리 단계가 추가됩니다.
다행스럽게도 온도 저항성은 공통된 장점으로 남아 있습니다. 액체 실리콘과 고체 실리콘 모두 극한 환경에서 안정적으로 작동합니다. -60°C의 가혹한 동결부터 250°C(-76°F ~ 482°F)의 맹렬한 열기까지 기계적 특성을 유지할 것으로 기대할 수 있습니다.
올바른 재료를 선택하려면 재료 기능을 비즈니스 목표에 매핑해야 합니다. 이 실용적인 프레임워크를 사용하여 생산량에 맞게 폴리머를 선택하세요.
권장사항: RTV 실리콘.
작동 이유: 툴링 비용이 거의 0에 가깝습니다. SLA 3D 프린팅을 통해 마스터 파트를 프린팅하고 그 주위에 RTV를 부어 하루 만에 기능성 몰드를 만들 수 있습니다.
최고의 사용 사례: 유연한 금형 주조, 일회성 우레탄 프로토타입 생산 또는 자동화된 프레스 장비를 전혀 사용할 수 없는 단기 건축 모델 제작에 이상적입니다.
권장사항: HTV 실리콘.
작동 이유: 툴링 투자와 기계적 성능의 균형을 유지합니다. 강철 압축 금형은 복잡한 LIM 툴링보다 비용이 훨씬 저렴합니다. LSR 시스템의 막대한 초기 자본을 상각할 수 없는 볼륨의 경우 매우 비용 효율적입니다.
최고의 사용 사례: 내구성이 뛰어난 자동차 개스킷, 중장비 기계 키패드, 압출 의료용 튜브 또는 캘린더링된 실리콘 매트를 생산하는 데 이 제품을 선택하십시오.
추천: LSR.
작동 이유: 대규모로 절대 최저 단가를 제공합니다. 초기 툴링 비용은 엄청나지만 막대한 인건비 절감을 통해 이를 신속하게 상쇄할 수 있습니다. 플래싱 스테이션을 없애고 매우 빠른 사이클 시간을 달성할 수 있습니다.
최고의 사용 사례: 이는 대용량 의료 기기, 복잡한 가전 제품 방수 및 실리콘을 플라스틱 기판에 직접 접착하는 자동화된 오버몰딩 작업에 적합합니다.
노련한 엔지니어링 팀이라도 프로토타입에서 대량 생산으로 전환하는 과정에서는 어려움을 겪습니다. 이러한 특정 재료 및 가공 문제에 주의하십시오.

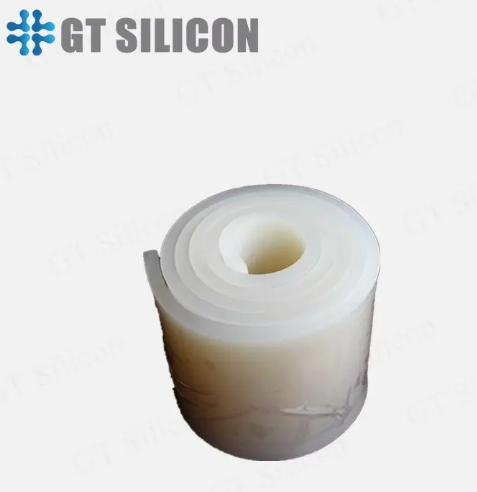

연속 캘린더링 공정을 통해 견고한 실리콘 시트를 생산할 때 재료는 무거운 강철 롤러를 통과합니다. 이러한 물리적 압착은 폴리머 사슬을 롤 방향으로 정렬합니다. 따라서 엔지니어는 최종 제품의 이방성 강도를 고려해야 합니다. 시트의 인장 강도는 가로 방향보다 세로 방향(롤 방향)으로 측정할 수 있을 정도로 더 높습니다. 이 효과를 무시하면 현장 적용 시 예기치 않은 찢어짐이 발생합니다.
LSR은 압축 성형과 관련된 노동 집약적인 수동 디플래싱을 방지합니다. 그러나 이러한 고속 주입 공정은 숨겨진 유지 관리 부담을 야기합니다. 미세한 실리카 필러가 함유된 액체 재료는 미세한 연마제처럼 작용합니다. 수백만 사이클에 걸쳐 고압으로 주입하면 금형 게이트와 파팅 라인이 천천히 침식됩니다. 초고용량 프로그램을 위해서는 금형 유지 관리, 정기적인 청소, 공구강 보수 등을 적극적으로 고려해야 합니다.
재고 관리는 이러한 자재마다 크게 다릅니다. 경화되지 않은 RTV 및 LSR 구성 요소는 일반적으로 유통기한이 엄격하며 종종 6~12개월 내에 만료됩니다. 또한 배럴 내 조기 가교를 방지하기 위해 온도를 신중하게 조절하여 보관해야 합니다. 대조적으로, 생 고체 실리콘 고무는 훨씬 더 뛰어난 저장 안정성을 제공하여 생산 일정이 예상치 못한 지연에 직면할 경우 재고 손상 위험을 줄여줍니다.
실리콘 선택에 따라 제조 궤도가 결정됩니다. 재료 선택을 개별적인 디자인 선택이 아닌 전략적 제조 결정으로 간주하십시오.
수명주기에 맞게 재료를 일치시키세요. 접근 가능한 RTV 캐스팅을 통해 초기 개념 테스트를 시작하세요. 견고한 실리콘 압축 성형을 통해 중소 규모 생산을 시작합니다. 마지막으로, 시장 수요가 툴링 투자를 정당화하면 액체 사출 성형으로 전환합니다.
화학적 성질을 존중하세요. 인열강도를 위해서는 고체 실리콘을 사용하고, 복잡한 고속 정밀도를 위해서는 액체 실리콘을 사용하세요.
숨겨진 노동력 고려: 압축 성형 부품의 단가를 계산할 때 2차 후경화 및 수동 디플래싱 비용을 고려하세요.
이러한 변수를 조기에 평가하면 비용이 많이 드는 생산 중간 피벗을 방지할 수 있습니다. CAD 모델을 검토하려면 엔지니어링 상담 일정을 잡는 것이 좋습니다. 전문가의 검토는 예상 연간 수량 및 부품 복잡성을 기반으로 툴링 ROI를 적절하게 평가하는 데 도움이 됩니다.
A: 기술적으로 일부 부가 경화형 액상 실리콘은 실온에서 가교가 가능합니다. 그러나 산업적으로 LSR은 엄격하게 열 가속 사출 성형 액체 시스템을 의미합니다. RTV는 주변 경화 주조 및 밀봉 화합물을 나타냅니다. 완전히 다른 제조 장비가 필요합니다.
A: HTV 실리콘(고밀도 고무)은 일반적으로 가장 높은 인열 강도와 내구성을 제공합니다. 작업자가 고급 실리카 강화 필러와 혼합하여 고압에서 처리하면 마모가 심한 환경에서 다른 실리콘보다 오래갑니다.
A: 일시적인 냄새는 압축성형 과정에서 사용되는 과산화물이나 특정 가황제의 부산물에서 발생합니다. 무독성입니다. 제조업체는 2차 오븐 경화(가황 후)와 적절한 환기를 통해 이 냄새를 영구적으로 제거합니다. 백금 경화된 LSR은 부산물이 전혀 발생하지 않으며 본질적으로 무취입니다.
